熱交換の配管内部の湯の温度があがり過ぎた時作動する装置。オーバーヒート防止
⇔
⇔

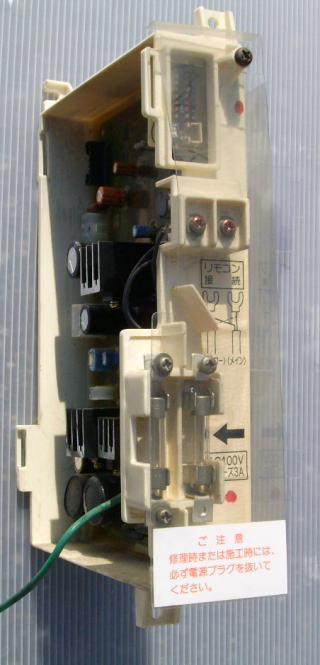

本体内の電気のショートにより回路に過電流が流れると自動的に電気を遮断する装置
作動経路
給湯器解体新書
※給湯器の修理等の時、専門用語が多く理解しにくい場合が多いようです。 給湯器をより理解して頂く為に、ご説明させて頂きます。
安全装置

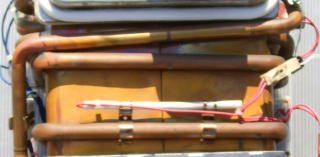

過熱防止装置
熱交換器⑦の外側の温度があがり過ぎた時ヒューズを溶断して器具を止める装置
ハイリミットスイッチ

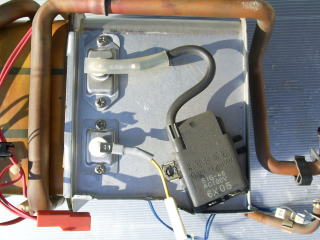

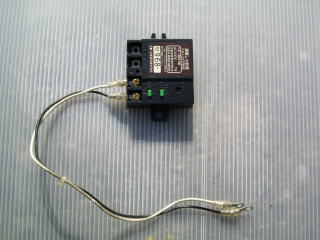

③スパーカー（イグナイター）
熱交換機⑦内の水が凍結時に膨張し、熱交換機の破裂水漏れを防止する装置
トライクルハウス株式会社
西部ガスリビング指定販売店

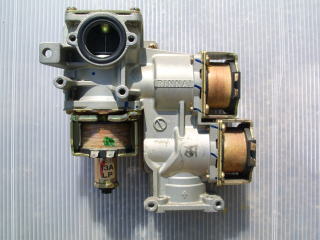

ガスの通りを開閉したりガス量を調整する装置
水を管内に通す事により、炎の熱を、水に伝える所

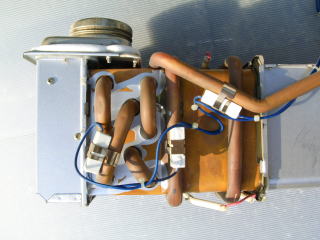

⑦熱交換器

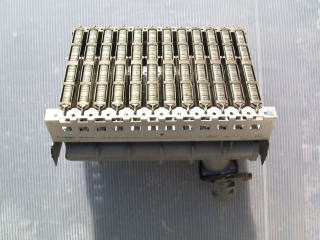

⑥メインﾊﾞｰﾅｰ
ガスと空気を混合して炎が出る所

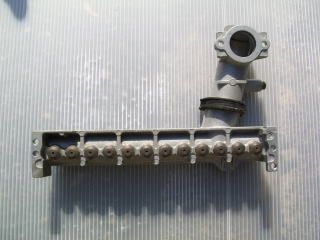

⑤マニホールド（ノズル）
ガスをﾊﾞｰﾅｰに噴き出す所
火花を飛ばしてﾊﾞｰﾅｰに点火する装置（電極より火花が出ます）

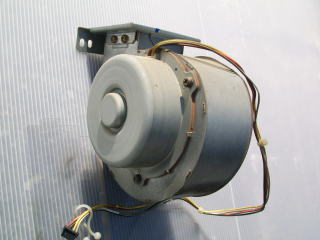

②燃焼用ファン
ﾊﾞｰﾅｰ内に空気を送り込み炎を燃焼させて排気と熱を外に出す役目

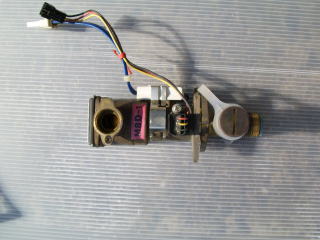

水の流れを感知します。
⇔
⇔
⇔
ﾊﾞｰﾅｰに火がきちんと着いているか確認する装置
フレームロット電極（立ち消え安全装置）
